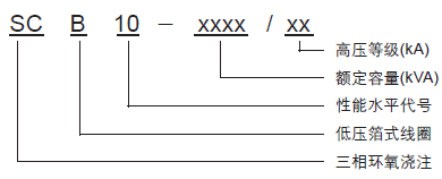

型號及其含義：

產品特點：

? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。

? 我公司生產的產品性能參數均優于GB和IEC標準。

? 安全、難燃、防火、無污染，可直接安裝在負荷中心。

? 免維護、安裝便捷、綜合運行成本低。

? 可靠性高、機械強度高。

? 抗震能力強。

? 防潮、抗腐蝕。

? 過載能力強，在無風冷的情況下可以120%負荷長期運行。

? 適用于：人口密集，場所狹窄的市區變電站。

產品正常使用環境

海拔高度≤1000m；

環境溫度：

最高溫度：40℃；

最低溫度：-25℃（戶外干式變壓器）；

最低溫度：-5℃（戶內干式變壓器）；

最高月平均溫度：30℃；

最高年平均溫度：20℃；

周圍空氣相對濕度應低于93%，線圈表面不應出現水滴；

三相變壓器的三相電源電壓應近似對稱；

電源電壓波形應近似于正弦波。

20kV系列

SC(B)10三相環氧澆注干式電力變壓器

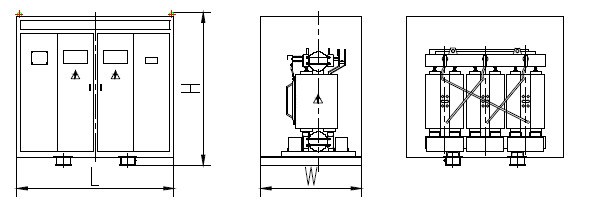

型號	額定        容量        (kVA)	電壓組合        (kV)		聯結        組標        號	空載        損耗        (W)	負載        損耗        (W)	變壓        器重        量	參考尺寸        (mm)        L*W*H	外殼尺寸        (mm)L*W*H	變壓器        帶外殼        總重	阻抗        電壓        高壓 (%)
		高壓 (%)        H.V.	低壓        L.V.
SC10-50	50	20,22        24        ±2×        2.5%	0.4	Dyn11        Yyn0	340	1230	600	1050*700*950	1600*1300*2200	800	6
SC10-100	100				540	1990	900	1100*700*1200	1600*1300*2200	1100
SC10-160	160				670	2470	1100	1200*800*1200	1600*1300*2200	1300
SC10-200	200				730	2940	1200	1250*800*1250	1800*1350*2200	1400
SC10-250	250				840	3420	1500	1300*800*1280	1800*1350*2200	1700
SC10-315	315				970	4080	1700	1400*940*1280	1800*1350*2200	1950
SC(B)10-400	400				1150	4840	1800	1450*940*1300	2000*1400*2200	2050
SC(B)10-500	500				1350	5790	2200	1450*940*1340	2000*1400*2200	2450
SC(B)10-630	630				1530	6840	2250	1500*940*1480	2000*1400*2200	2500
SC(B)10-800	800				1750	8260	2500	1540*940*1510	2150*1450*2200	2750
SC(B)10-1000	1000				2070	9780	2940	1580*940*1730	2150*1450*2200	3200
SC(B)10-1250	1250				2380	11500	3290	1580*940*1760	2300*1500*2200	3800
SC(B)10-1600	1600				2790	13800	4240	1860*1190*1800	2400*1550*2200	4550
SC(B)10-2000	2000				3240	16300	5200	1910*1190*1900	2600*1600*2200	5500
SC(B)10-2500	2500				3870	19300	6020	2000*1190*2000	2600*1600*2200	6400
